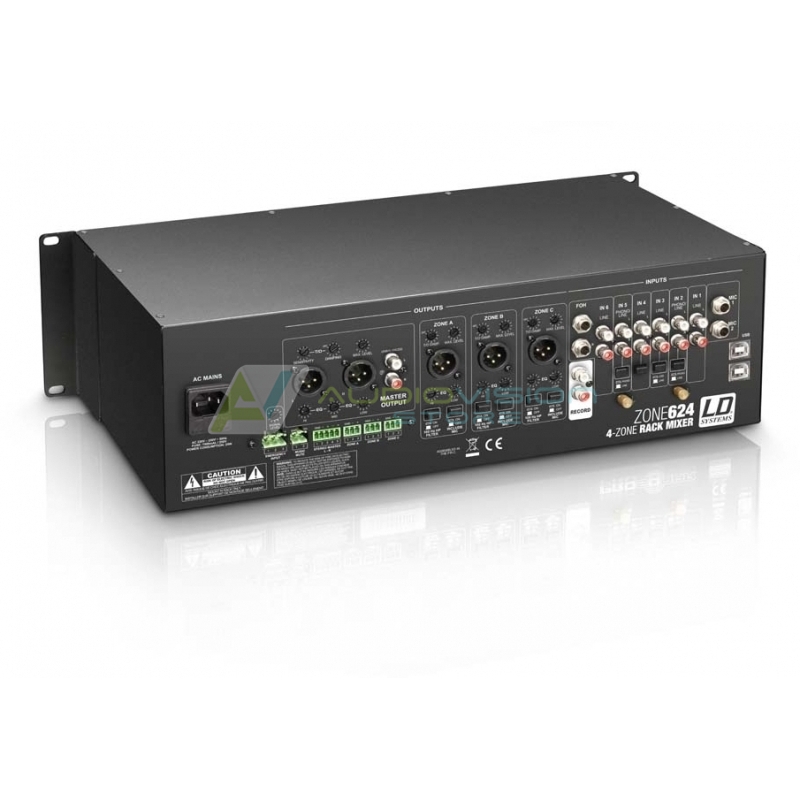

LD Systems ZONE 624 este un mixer de zonă complet echipat cu 6 canale de linie și 2 canale de microfon, care pot fi alocate unei ieșiri principale stereo sau mono. Dispozitivul compact pentru rack 3U dispune, de asemenea, de intrări pentru un sistem extern de anunțuri de urgență și de comutare în surdină controlată de la distanță. Datorită conectivității sale extinse, ZONE 624 este soluția de centru de control extrem de flexibilă pentru sistemele PA din magazine alimentare, cluburi, hoteluri, centre de fitness și multe alte zone.
Cele două intrări de microfon echilibrate au un EQ comun cu 3 benzi, alimentare fantomă de 12V și funcții Talkover; atenuarea Talkover poate fi setată individual pentru toate ieșirile de zonă pe partea din spate a unității. Cele 6 canale de intrare stereo ale ZONE 624 sunt echipate cu control gain, LED-uri de semnal și de vârf, faders de 45 mm, butoane Cue și conexiuni RCA; canalul 6, în plus, cu intrări TRS echilibrate pentru semnalele FOH. Dispozitivul are, de asemenea, o intrare Aux comutabilă prin mini jack de 3,5 mm și un port USB, care este utilizat ca intrare și ieșire stereo (ieșire de înregistrare) și transformă ZONE 624 într-o interfață audio externă.

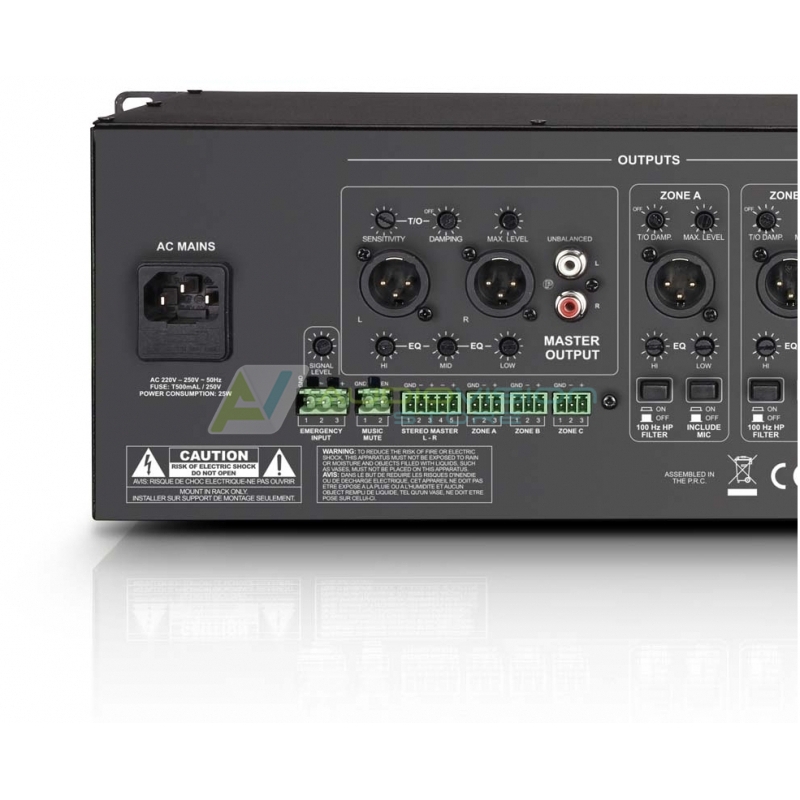

Ieșirile secțiunii master sunt echilibrate electronic și utilizează conectori XLR și conectori cu bloc terminal. Zona stereo are, de asemenea, conectori RCA neechilibrați. Nivelul maxim de ieșire pentru toate zonele poate fi setat individual. Cele trei ieșiri mono ale ZONE 624 au fiecare un EQ cu 2 benzi, un filtru trece sus selectabil de 100 Hz și un comutator MIC mute cu indicator de nivel; intrările 1-6 sau semnalul master stereo pot fi selectate ca sursă. Ieșirea stereo este echipată cu un EQ cu 3 benzi, un control pentru sensibilitatea Talkover și două contoare LED de nivel al lanțului. În plus, ZONE 624 are o ieșire de înregistrare și o mufă de căști PFL controlabilă pentru previzualizare.
Specificatii tehnice:
- Mixer Instalații 4 zone (Master, Zona A-C)/ Tip stereo/ Înălțime instalație 3 U
- Total canale de intrare 8 (2x Microfon, 1x AUX/Linie, 2x Phono/Linie, 2x Linie, 1x FOH/Linie
- Răspuns în frecvență 20 - 40000
- Canale microfon 2 (cu alimentare Phantom 12 V)
- Conexiuni canale microfon Jack stereo de 6,3 mm (2 x echilibrat), XLR
- Comenzi canal microfon 1 x EQ Hi, 1 x EQ Low, 1 x Talkover, 1x EQ Mid, 2 x câștig, 2x On/Off
- Canale de microfon Elemente de afișare On-LED
- Canale de microfon Impedanță de intrare 4 kOhm
- Sensibilitate intrare canale microfon 4,5 mV
- Comenzi canal linie 2x Phono/Line, AUX enable, Cue, FOH On, Gain, level
- Elemente de afișare canal linie Cue-LED, semnal/0 dB-LED
- Impedanță intrare canal linie (Phono) 50 kOhm, 6 kOhm
- Sensibilitate intrare canale linie (Phono) 25m V, 2.1 V
- Canalele de linie THD (Phono) 0,05%, 0,02%
- Sensibilitate de intrare AUX/Line 3 V
- Ieșiri de linie 5 (Master - Stereo, 3x Zone - Mono, Rec - Stereo)
- Canale microfon THD 0.08 %. Canale de linie 6 (Intrarea 1: Aux/Line, Intrarea 2 + 5: Line/Phono, Intrarea 3: USB/Line 4: Linie, Intrare 6: Linie/FOH
- Conectori intrare linie 2, 4 5: 2 x RCA, intrare 1: 2 x RCA + jack stereo de 3,5 mm, intrare 3: 2 x RCA + USB, intrare 6: 4 x RCA + 2 x jack de 6,3 mm
- Conectori de ieșire Master 2 x XLR (echilibrat), RCA (x2), bloc terminal
- Comenzi Master EQ Hi, EQ Low, EQ Mid, nivel, Max. Nivel, T/O Damping, T/O Sensitivity
- Elemente de afișare Master 2 x contor de nivel cu 10 segmente
- Niveluri de ieșire Master (echilibrat) 24 dBu, (neechilibrat) 17 dBu
- Conexiuni ieșire zonă Bloc terminal, XLR (echilibrat)
- Comenzi de zonă 100 Hz High Pass, Cue, EQ Hi, EQ Low, Include Mic, nivel, Max. Nivel, Sursă, T/O Damp Elemente de afișare zonă
- Indicator de nivel cu 5 segmente
- Niveluri de ieșire ale zonei 24 (echilibrat/ neechilibrat) dBu
- Conexiuni de ieșire Rec 2 x RCA
- 1 Port ieșire căști 6,3 mm TRS
- Comenzi ieșire căști Volum Cue
- Tensiunea de ieșire pentru căști (@ 32 Ohm) 2,5 V
- Intrări suplimentare 2 (intrare de urgență, ieșire mut)
- Conexiuni intrări suplimentare Bloc terminal
- Comenzi intrări suplimentare Nivel Intrare de urgență
- Sensibilitate intrare Intrare de urgență 5 V
- Comenzi suplimentare comutator de alimentare
- Elemente de afișare suplimentare Power-LED
- Tensiune de funcționare 220 - 250 V AC, 50 Hz
- Conector de alimentare IEC/ Consum de energie 25 W
- Siguranță T 500 mAL / 250 V
- Lățime 485 mm/ Înălțime 132 mm/ Adâncime 210 mm/ Greutate 4,4 kg
- Accesorii (incluse) Cablu de alimentare, blocuri terminale
