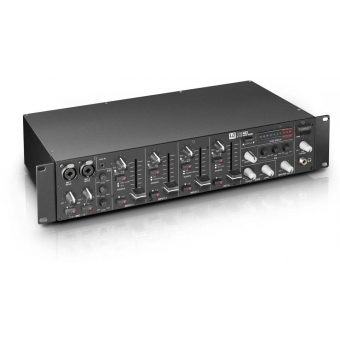

LD Systems 423ZONE este un mixer de zonă complet, cu 4 canale de linie și 2 canale de microfon, care pot fi atribuite unei ieșiri principale și unei ieșiri de zonă, precum și intrări pentru un sistem extern de anunțuri de urgență și pentru comutarea mute controlată de la distanță. Prin conectivitatea versatilă, dispozitivul compact pentru rack 2U este centrul de control perfect pentru sistemele PA din magazine, cluburi, hoteluri, centre de fitness și este, de asemenea, excelent pentru prezentări și DJ-uri.

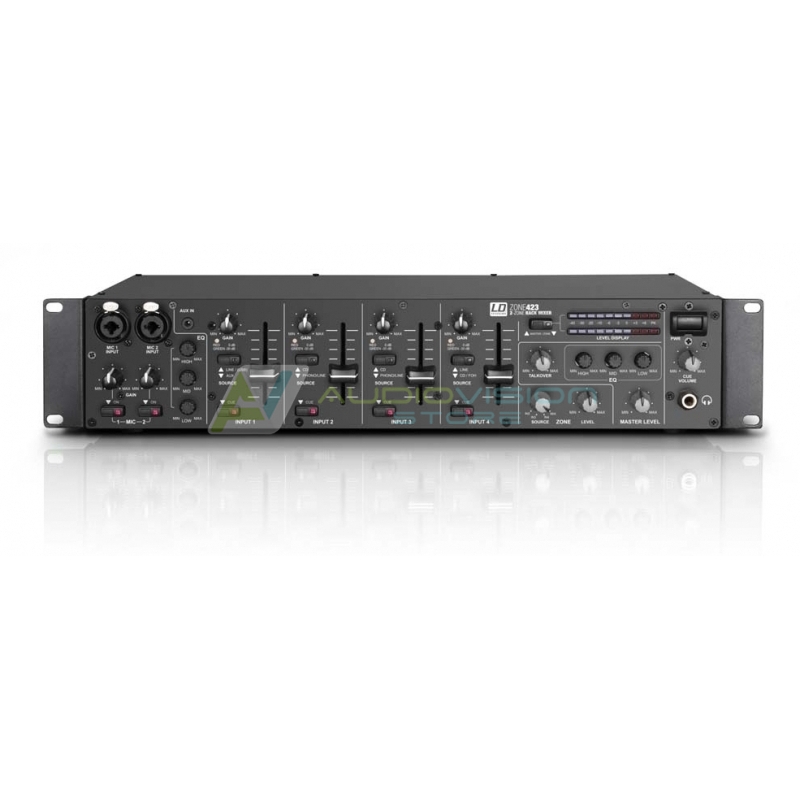

În plus față de cele două intrări de microfon echilibrate cu nivel variabil de Gain și Talkover, alimentarea phantom de 12 V și un egalizator comun cu 3 benzi, ZONE 423 oferă conexiuni stereo Line, Phono și Aux în format RCA, o intrare FOH cu mufe jack stereo echilibrate, precum și un USB și un mini jack de 3,5 mm. Portul USB este utilizat ca intrare și ieșire stereo și permite mixerului să fie utilizat ca interfață audio externă. Cele patru canale de intrare au controale individuale gain cu afișarea semnalului și a valorii de vârf, faders de 45 mm pentru reglarea volumului și butoane cue.

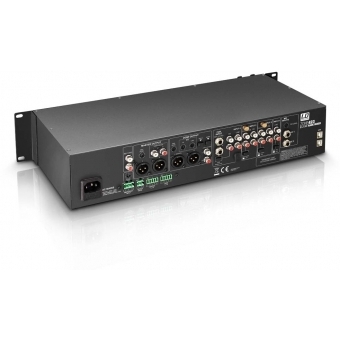

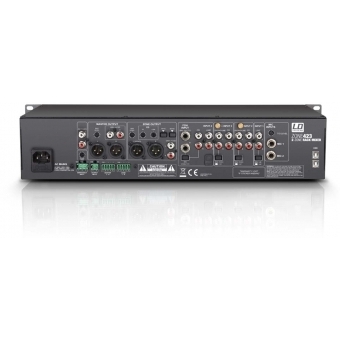

Secțiunile master și de zonă au fiecare propriul EQ, ieșiri XLR echilibrate și RCA neechilibrate: ieșirea master prin conectori cu bloc terminal și ieșirea de zonă folosind un comutator de sumă mono și un filtru high pass de 100 Hz. Indicația nivelului stereo poate fi setată pe master sau zonă, iar nivelul maxim de ieșire poate fi presetat pentru ambele pe partea din spate a mixerului. În plus față de o conexiune reglabilă pentru căști pentru preascultare, ZONE 423 are și o ieșire de înregistrare.
Caracteristici si specificatii tehnice:
- Număr de zone: 2 (Master, Zone)/ Tip: stereo/ Înălțime de instalare: 2U
- Număr total de canale de intrare: 6 (2x Mic, 1x Line/Aux, 2x Line/Phono, 1x Line/FOH)
- Răspuns în frecvență: 20 - 40000Hz
- Canale de microfon: 2 (cu alimentare phantom power 12 V)
- Conectori canale de microfon: 6.3 mm stereo jack (balansat), XLR
- Controale canale de microfon: 1 x Talkover, 1 x Talkover Level, On / Off, 1 x EQ Low, 1 x EQ Hi, Gain
- Elemente de display canale microfon: On-LED
- Impedața de intrare canale de microfon: 4kOhmi/ Sensibilitate: 8mV/ THD: 0.07%
- Canale intrare linie: 4 (Input 1: USB/Line, Input 2 + 3: Line/Phono/CD, Input 4: Line/FOH)
- Conectori canale intrare linie: input 4: 4 x RCA + 2 x 6.3 mm jack, input 2 + 3: 4 x RCA, Input 1: 2 x RCA + 3.5 mm stereo jack + USB
- Controale canale intrare linie: level, Gain, Cue, Source, Enable FOH
- Impedanța de intrare canale linie: 6kOhm, (Phono) 60kOhm
- Sensibilitate de intrare canale linie: 1V, (Phono) 10mV
- THD canale linie: 0.03%, (Phono) 0.05%
- Sensibilitatea de intrare AUX/Line: 3V
- Ieșiri linie: 3 (Master - Stereo, Zone - Stereo/Mono, Rec - Stereo)
- Conectori de ieșire canal master: terminal block, RCA (x2), 2 x XLR (balanced)
- Controale canal master: EQ Mid, level, EQ Hi, Max. Level, EQ Low
- Elemente de display canal master: 2 x 10 segment level meter (switchable Master/Zone)
- Nivele de ieșire semnal canal master: (balansat) 21dBu, (nebalansat) 18dBu
- Conectori ieșire zonă: terminal block, RCA (x2), 2 x XLR (balansat)
- Controale zonă: mono, EQ Hi, Source Input 2 - 4/Mix, EQ Low, Max. Level, level, 100 Hz High Pass
- Elemente de display zonă: 2 x 10 segment level meter (switchable Master/Zone)
- Nivele semnal ieșire zonă: 21 dBu balansat, 18 dBu nebalansat
- Conectori ieșire înregistrare: 2 x RCA
- Ieșire căști: 1/ Voltaj ieșire căști: (la 32 Ohm) 1.2V
- Conector ieșire căști: 6.3 mm TRS/ Controale: Cue Volume
- Intrări adiționale: 2 (intrare de urgență, ieșire Mute)
- Conector intrări adiționale: terminal block/ Control: Level Emergency Input
- Sensibilitate de intrare urgențe: 5V
- Controale adiționale: power switch/ Elemente display: Power-LED
- Voltaj de alimentare: 220 - 250 V AC, 50 Hz/ Conector IEC
- Consum: 22W/ Siguranță: T 500 mAL / 250 V
- Dimensiuni (H/D/W): 483/89/210 mm/ Greutate: 3.3kg
- Accessorii (incluse): cablu de alimentare, terminal blocks
