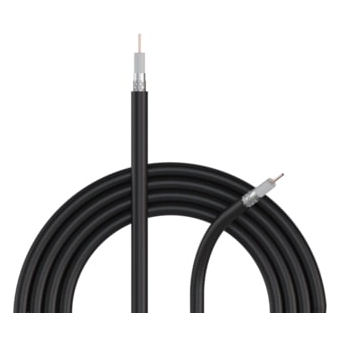

PROCAB CCX160/3 - Cablu video coaxial RG6/U solid 0.82 mm² 18 AWG - FlamoFlex™/ rolă de plastic 300m

PROCAB CCX160 este un cablu coaxial de instalare 3G SDI, prevăzut cu o manta exterioară Flamoflex™, conform standardului IEC 60332-1 privind rezistența la foc și inflamabilitate în instalațiile publice. Materialul Flamoflex™ este special conceput pentru confortul instalatorilor, oferind o manta exterioară netedă și durabilă pentru o instalare și o tragere ușoară. Acest cablu este conceput conform standardelor RG6/U, având un conductor solid din cupru de înaltă puritate, înconjurat de un izolator din polietilenă. Ecranarea dublă, constând dintr-o folie de aluminiu înconjurată de o împletitură, oferă o imunitate ridicată împotriva zgomotului și interferențelor cauzate de dispozitivele externe. Cablul CCX160 poate fi utilizat pentru o gamă largă de aplicații de instalare, cum ar fi distribuția CATV și CCTV, interconectări video analogice, precum și transmisii video HDTV SDI digital, HD-SDI și 3G-SDI. Compatibil cu conectorul Neutrik BNC NBNC75BTU11. Distanță HD recomandată: 140 metri.

75 Ohm - Un cablu de transfer de date are o diferență de rezistență, exprimată în impedanța cablului, ceea ce face ca unele cabluri să fie mai potrivite pentru o anumită aplicație. Variind de la cabluri ideale doar pentru transmiterea semnalelor (un singur sens) și alte cabluri care sunt cea mai bună alegere pentru transmiterea semnalelor digitale. Cablurile coaxiale cu o impedanță de 75Ω sunt foarte potrivite pentru transmiterea semnalelor video. Cablurile au un avantaj în ceea ce privește flexibilitatea și caracteristicile de pierderi reduse.

IEC60332 - Pe lângă faptul că reprezintă principala protecție fizică pentru cablu, mantaua exterioară oferă și o atingere netedă și sigură pentru utilizatori. Pentru a oferi cea mai bună experiență și satisfacție utilizatorului, unele mantauri exterioare sunt concepute pentru a excela într-o funcție specifică. Din acest motiv, PROCAB a dezvoltat cabluri care pot ajuta la instalare sau care au proprietăți mai bune de înfășurare și derulare. Din motive de siguranță, mantaua exterioară poate fi alcătuită și din materiale care emit niveluri foarte scăzute de fum sau se autosting atunci când sunt expuse la flăcări.

Mantaua exterioară a tuturor cablurilor PROCAB conforme cu IEC60332 se va stinge singură atunci când cablul respectiv este expus pentru scurt timp la o flacără mică.

Caracteristici si specificatii:

• Variante de produs: CCX160/1 - Rolă de plastic 100m/ CCX160/3 - Rolă de plastic 300m
• Aplicații AV și IT
• Ecranare dublă (folie de aluminiu + împletitură)
• Manta de instalare Flamoflex™ IEC 60332-1
• HD-SDI până la 111 metri
• 3G-SDI până la 76 metri
• Material izolație conductor interior FPE 4,57 mm (Ø)/ Culori Alb
• Ecranare generală Folie de aluminiu Al-mylar, acoperire 100% - Suprapunere 25%
• Împletitură TC 16 x 9 x 0,12 mm (Ø) (OFC)
• Material manta exterioară NHFR 7 mm (Ø)/ Culori Negru
• Cablu video coaxial 75 Ω/ Secțiune 0,82 mm²
• Material conductor interior BC 1 x 1,02 mm (Ø) (OFC)
• Separator Nu/ Nr conductori 1
• Conductor interior Calibru sârmă americană 18 AWG
• Interval de temperatură Instalare fixă ​​- 20 °C până la + 80 °C
• Instalare mobilă - 15 °C până la + 60 °C
• Rază de îndoire Instalare fixă ​​​​8 x diametrul exterior
• Instalare mobilă 10 x diametrul exterior
• Rezistență maximă DC a conductorului 22,5 (Ω / Km)
• Rigizitate dielectrică 0,5 (KV / 1 min. DC)
• Tensiune nominală 300 V
• Impedanță caracteristică 75 Ω ± 5 Ω
• Conductor la ecran Capacitate nominală 53 (pF/m)
• Rezistență nominală DC a ecranului 14,9 (Ω / Km)

Standarde și reglementări

• Conform RoHS2 Conform Directivei UE 2011/65/UE
• Conform Reach Conform CE 1907/2006
• Test de inflamabilitate Conform IEC 60332-1
• Rezistență la UV pentru interior / exterior (UL1581, UVA, 720 h)
• Integritatea circuitului n/a
• Emisii de fum Conform IEC 61034
• Compuși fără halogeni Conform EN 50267-2-1
• IEC 60754/ Standard de cablare RG6/U
